Диаграмма Исикавы, или «Рыбья кость»: превращаем хаос мнений в чёткую карту проблемы

Диаграмма Исикавы, или «Рыбья кость»: превращаем хаос мнений в чёткую карту проблемы


Если метод «5 Почему» — это скальпель для точечного вскрытия одной главной причины, то Диаграмма Исикавы (её ещё называют «рыбьей костью» или причинно-следственной диаграммой) — это полноценная МРТ-диагностика всей системы. Этот инструмент незаменим, когда проблема сложная, многогранная, и у каждого члена команды есть своё мнение о том, «кто виноват».


Представьте типичное производственное совещание. Проблема: «Упало качество готовой продукции, вырос процент брака». Начинается гвалт:
— Это поставщики! Привозят плохой металл!
— Да при чём тут металл?! У нас станок на линии №2 сбился!
— Станок нормальный! Операторов плохо обучили, вот и жмут не те кнопки!
— А вы графики ППР посмотрите! Мы его уже месяц не обслуживали!


Знакомый хаос? Каждый по-своему прав, но общей картины нет. Энергия уходит в споры, а не в решение.


Что такое диаграмма Исикавы?

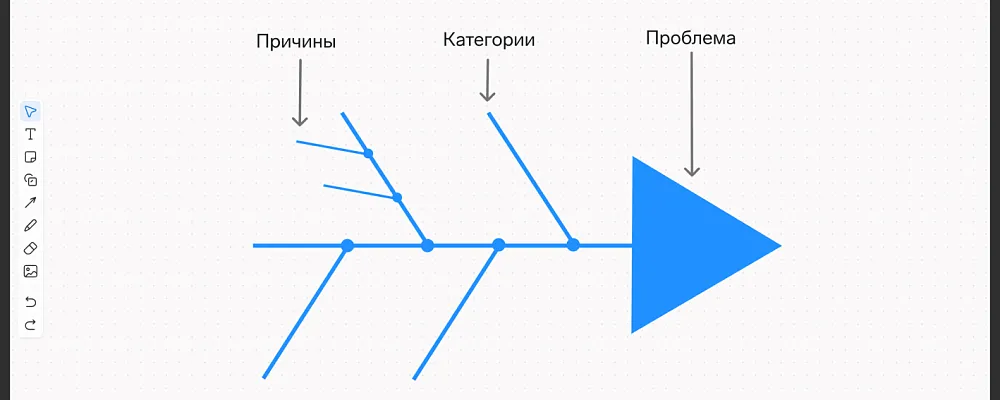

Это визуальный инструмент, который помогает структурировать все возможные причины проблемы, сгруппировать их и увидеть взаимосвязи. Внешне схема действительно напоминает рыбий скелет:


Голова рыбы: сама формулировка проблемы. Её мы пишем в самом правом углу.
Позвоночник: стрелка, направленная к голове.
Рёбра: основные категории причин, которые отходят от позвоночника.
Маленькие косточки: конкретные факторы внутри каждой категории.


Классический набор категорий («6 М») для производства выглядит так:


Man (Человек): квалификация, усталость, мотивация, обучение, физическое состояние.
Method (Метод/Технология): стандарты работы, инструкции, последовательность операций, устаревшие методы.
Machine (Оборудование): станки, инструменты, их износ, настройки, обслуживание.
Material (Материалы): сырьё, комплектующие, их качество, хранение, логистика.
Measurement (Измерение): точность измерительных приборов, методики контроля качества, человеческий фактор при проверке.
Mother Nature / Environment (Среда): температура, освещение, влажность, шум, организация рабочего места (5S).


Этот список можно адаптировать под любую сферу. Для IT-проекта это могут быть (Команда, Код, Инфраструктура, Требования, Сроки), для отдела продаж — (Люди, Скрипты, CRM-система, Продукт, Конкуренты, Лиды).

Как это работает на практике?
Пример с того же завода

Проблема (голова рыбы): Рост брака литья пластиковых деталей на 15%.

Собираем технолога, начальника цеха, оператора линии и контролёра ОТК.
Берём маркерную доску и начинаем мозговой штурм, заполняя «кости».

(M1) Человек:
Недостаточный опыт нового оператора в ночную смену.
Усталость персонала из-за переработок.
В спешке оператор пропускает этап визуального осмотра.

(M2) Метод:
Неоднозначность в техкарте: допуск по толщине стенки указан размыто.
Нет чёткой процедуры калибровки пресс-формы после её чистки.


(M3) Машина:
Износ сопла инжекционного станка №7.
Нестабильная работа системы охлаждения пресс-формы (температура «гуляет»).


(M4) Материал:
Новая партия гранулята от поставщика Б имеет повышенную влажность.
Несоответствие красителя заявленному оттенку (влияет на обнаружение трещин).


(M5) Измерение:
Штангенциркуль на рабочем месте сбит и даёт погрешность в 0,1 мм.
Контролёр ОТК проверяет только каждую десятую деталь, пропуская локальные дефекты.


(M6) Среда:
Повышенная запылённость в цехе после ремонта крыши.
Скачки напряжения в сети, влияющие на работу электроники станков.


Магия диаграммы
Когда доска заполнена, происходит главное. Команда отходит на шаг назад и смотрит на картину целиком. Становится очевидно, что дело не в одном «злодее». Причина — в комбинации факторов: новая партия влажного пластика (Материал) + нестабильное охлаждение (Машина) + отсутствие проверки штангенциркуля (Измерение).


Теперь вместо абстрактной задачи «улучшить качество», у вас появляется конкретный план действий:
Связаться с поставщиком сырья и вызвать представителя.
Вызвать службу главного механика для ревизии системы охлаждения на станке №7.
Провести внеплановую поверку всего мерительного инструмента в цехе.


Правила эффективного штурма
Фокусируйтесь на причинах, а не на людях.
Вместо «Вася ленивый», пишите «низкая мотивация персонала» или «отсутствие KPI за качество».
Не критикуйте идеи во время мозгового штурма.
Записывайте всё. Отсеять лишнее успеете потом.
Ищите корреляции. Часто одна «косточка» влияет на другую. Например, плохая освещённость (Среда) напрямую ведёт к ошибкам (Человек).

Диаграмма Исикавы не даёт автоматического ответа. Но она создаёт идеальную почву для поиска этого ответа, делая невидимые проблемы видимыми.
